杆塔远程智能监测解决方案

一、杆塔远程智能监测应用背景

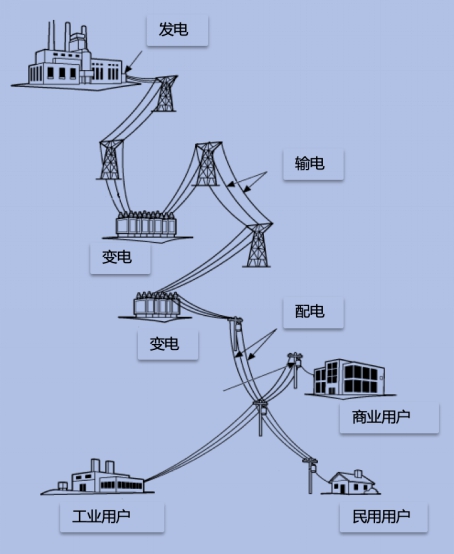

在架空输电线路中,杆塔是输电线路绝缘支撑及输电导线的载体,是保障电力系统安全运行的重要组成部分。

杆塔远程智能监测

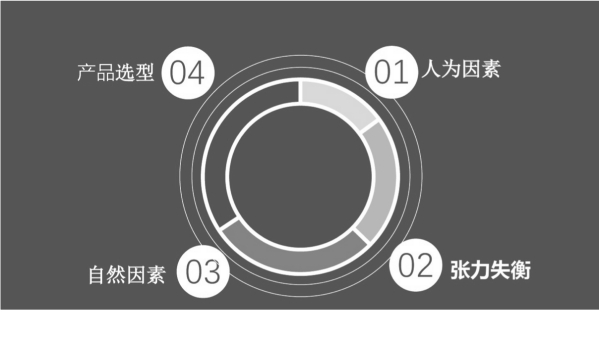

电力铁塔长期室外自然环境条件下服役使用,极易出现塔体地基沉降,构件人为破坏,钢构件表面氧化、腐蚀,构件螺栓松动,构件变形等现象。如不及时进行维护,在突遇恶劣环境时,极易导致塔体倾斜,甚至倾覆,直接影响正常使用,且存在极大的安全隐患。


二、杆塔远程智能监测系统概述

科技自主研发的杆塔远程智能监测系统,通过在输电铁塔上部署杆塔倾斜传感器、振动传感器、可视化监控等感知设备,实时监测铁塔运行状态,监测信息通过无线通信技术传输到汇聚节点,最后上传到云平台实现线路环境、线路状态的全面监控,提高线路的状态感知和综合预警能力。

杆塔远程智能监测系


三、杆塔远程智能监测系统组成

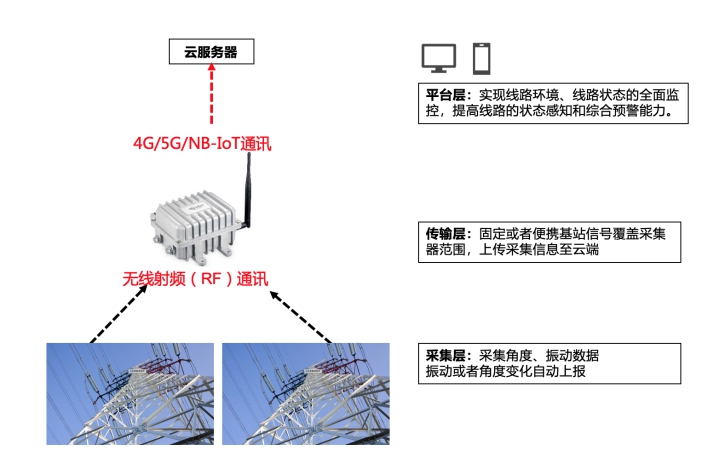

角度采集器根据现场条件安装到输电塔四个塔腿和方向桩上端,采集塔腿和塔桩的角度和震动数据,角度采集器自带电池,可供电5年,采集到的数据通过无线射频(RF)传给中继器和微基站, 微基站通过NB-IoT/4G/5G 网络把采集到的传感器数据传输至杆塔倾斜系统服务器,杆塔倾斜系统平台软件通过对传感器数据做统计分析,与标准参数做对比,即可判断杆塔倾斜程度,并根据需要发出报警,派相应工单给维护工人,解除故障。

杆塔远程智能监测系统组成


四、杆塔远程智能监测系统组网方式

以窄带物联网技术为核心,增大点对点传输距离;基于Mesh技术,实现多节点自主组网,以简单灵活的网络设计实现广域覆盖;多跳传输技术进一步拓展整个网络的覆盖范围。
